一、醫院機房接地裝置的安裝要求
在機房就近范圍內選擇合適的地點安裝設備所需的獨立接地裝置。接地裝置的人工接地體應埋設于深度不小于1.5米的土壤中。（埋設深度視當?shù)氐刭|(zhì)而定）水平接地體應挖溝埋設，鋼質垂直接地體宜直接打人地溝內，其間距不宜小于其長度的2倍并均勻布置，銅質和石墨材料接地體宜挖坑埋設。垂直接地體坑內、水平接地體溝內宜用低電阻率土壤回填并分層夯實。接地裝置宜采用熱鍍鋅鋼質材料。在高土壤電阻率地區，宜采用換土法、降阻劑法或其他新技術、新材料降低接地裝置的接地電阻。鋼質接地裝置宜采用焊接連接，其搭接長度應符合下列規定：
1、扁鋼與扁鋼搭接為扁鋼寬度的2倍，不少于三面施焊
2、圓鋼與圓鋼搭接為圓鋼直徑的6倍，雙面施焊
3、圓鋼與扁鋼搭接為圓鋼直徑的6倍，雙面施焊
4、扁鋼和圓鋼與鋼管、角鋼互相焊接時，除應在接觸部位兩側施焊外，還應增加圓鋼搭接件
5、焊接部位應做防腐處理
銅質接地裝置應采用焊接或熔接，鋼質和銅質接地裝置之間連接應采用熔接或采用搪錫后螺栓連接，連接部位應做防腐處理。接地裝置連接應可靠，連接處不應松動、脫焊、接觸不良。
二、醫院機房接地裝置接地電阻的檢測方法

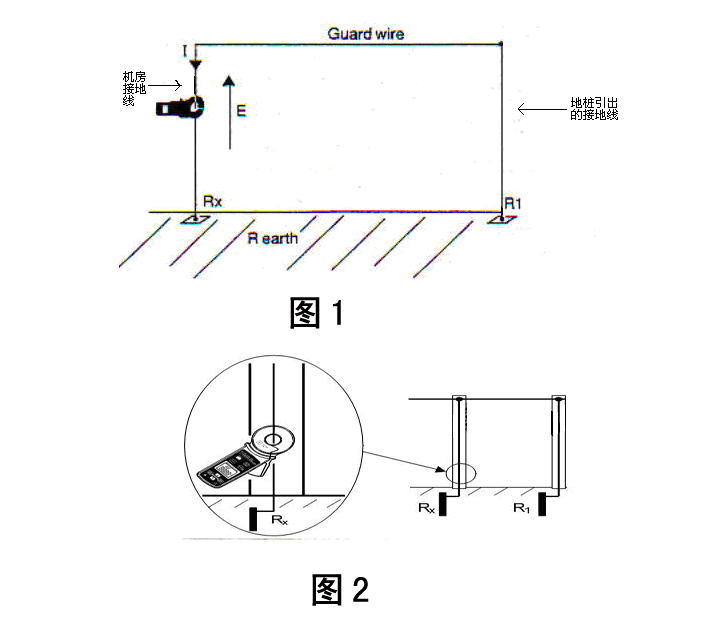

1、如果以機房為中心的半徑10米范圍內沒有用作檢測的輔助接地裝置，則需在原機房接地裝置的1平方米面積中再次打入一根深度不小于1.0——1.5米的地樁作為檢測回路的輔助接地端。再從其地樁上引出一根截面積不小于16平方毫米的黃綠銅質接地線與機房原接地相連形成檢測回路（如圖1所示）。打開鉗型接地電阻測試儀，切換到電阻測量功能，將儀器套住機房接地線端（如圖2所示），即可測得機房的接地電阻阻值Rx。按要求，所測得的接地電阻阻值應不大于4歐姆。同理將測試儀套住獨立接地裝置引出的黃綠接地線，可測得輔助接地裝置的接地電阻阻值R1。
2、如果以機房為中心的半徑10米范圍內另有獨立的接地裝置（原機房接地裝置除外），且該接地裝置上連接的電氣設備不超過2臺，這時可得該接地裝置作為檢測回路的輔助接地裝置。從該接地裝置上引出一根截面積不小于16平方毫米的黃綠銅質接地線與原機房接地相連形成鉗型接地電阻測試儀的檢測回路。檢測方法和要求同上。
